SP3004F
是一款用于4串锂电池的保护芯片， SP3004F 内部集成了高精度的电压、电流检测电 路，能够实现每串电池的过压、欠压保护，以及 整串电池的充电过流、放电过流、短路保护和充 放电的温度保护等。
详细介绍
文档与工具
样品及购买
SP3004F是一款用于4串锂电池的保护芯片，SP3004F 内部集成了高精度的电压、电流检测电路，能够实现每串电池的过压、欠压保护，以及整串电池的充电过流、放电过流、短路保护和充放电的温度保护等。SP3004F 内部集成 N 型MOSFET 的驱动电路，能够直接驱动外部 N 型充电管和放电管，既可以兼容充放电分口应用，也可以兼容充放电同口应用。
此外，SP3004F 具有极低的电流消耗，正常工作时其工作电流小于 30μA，而锂电池欠压保护进入休眠模式后，其消耗电流小于 1μA。
SP3004F 采用 TSSOP16 封装。

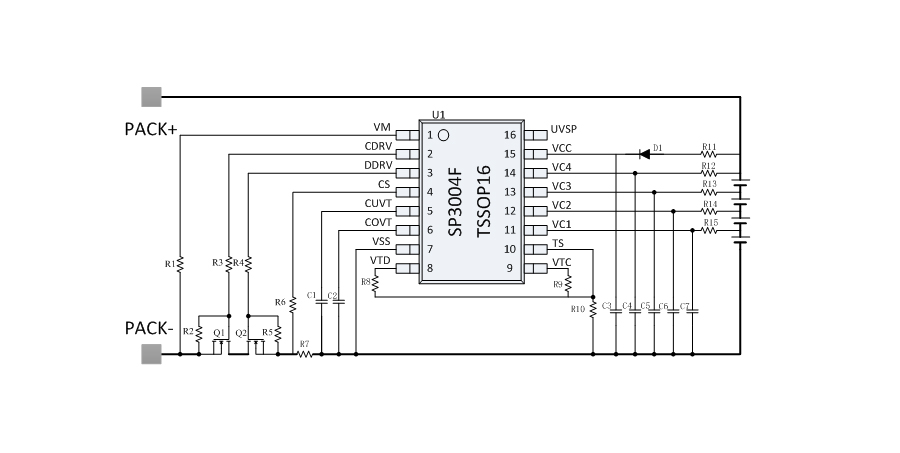

典型应用框图
应用
● 高精度电压检测
过充电压保护基准：4.25V±25mV
过充恢复电压基准：4.10V±25mV
放电欠压保护基准：2.70V±50mV
放电欠压恢复基准：3.00V±50mV
● 高精度充放电电流检测
二级充电过流基准：
第一级：-40mV±10mV
第二级：-80mV±20mV
三级放电过流
放电过流一级：100mV±10%
放电过流二级：200mV±10%
短路保护基准：500mV±10%
● 温度保护功能
独立可调的充电高低温保护
独立可调的放电高低温保护
● 极低的消耗电流
正常工作：≤30μA
休眠模式：≤1μA
● 电动工具
● 家用无绳电器
● 大容量移动电源
● UPS 后备电池系统
