SP1215EF

是一款降压型PWM转换器,典型输出驱动电流为3.5A无需外加晶体管。

详细介绍 文档与工具 样品及购买

        SP1215EF是一款降压型PWM转换器,典型输出驱动电流为3.5A无需外加晶体管。设计允许它可在8V~40V的宽输入电压下工作。通过将COMP/EN脚逻辑电平拉低来控制外部关断功能,使其进入待机模式。外部补偿使反馈控制具有良好的线电压调整率和负载调整率,具有灵活的外围设计。

        SP1215EF的特点之一是具有可编程的CV/CC模式控制功能。CV(恒压)模式提供了一个稳定的输出电压,CC(恒流)模式提供了一个限流功能。在电流检测放大器输入期间,CC电流值通过外部电阻设定。

        SP1215EF适用于需要用到限流功能的DC/DC开关电源上。该器件采用ESOP-8L封装,且工作时只需要很少的外围器件。

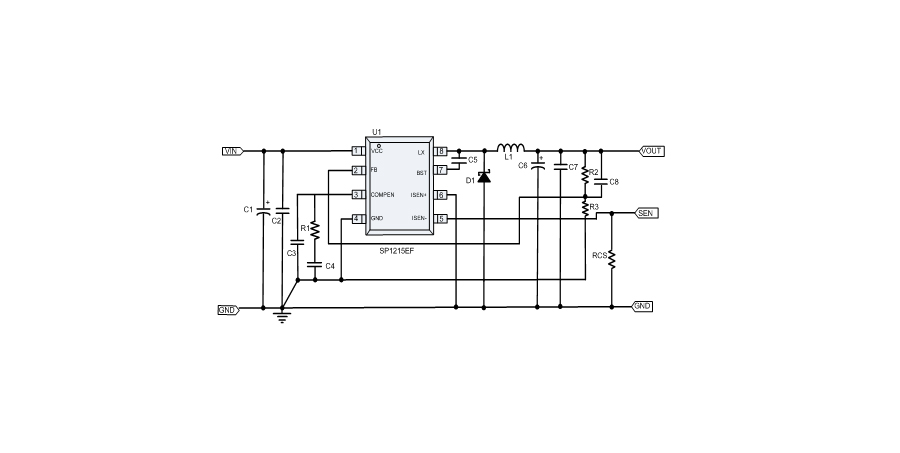

典型应用框图

功能

电压输入范围:8V~40V

输出电压Vout(Vref=1.2V)精度为±1%

CC/CV模式控制(恒流和恒压)

限流精度为±5%

输出短路保护

过温保护

内置软启动,启动时间12ms

固定频率120kHz

UVLO保护

占空比范围(0~90%)

单独的引脚进行外部补偿和关断控制

内置可调整线补

集成N-MOSFET

ESOP-8L封装

应用

车充

便携式充电设备

高亮度照明设备

具有限流功能的多功能DC/DC变换器
