SP1088F

是一款同步降压转换器,该转换器可驱动输出2.4A负载电流。

详细介绍 文档与工具 样品及购买

        SP1088F是一款同步降压转换器,该转换器可驱动输出2.4A负载电流。设计允许SP1088F在9V到40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。

        SP1088F可以工作在CC(恒流输出)或CV(恒压输出)两种模式,过流保护(OCP)电流值可以通过外部电流检测电阻精确设置。

        SP1088F适用于有限流要求的DC/DC开关电源,芯片采用SOP8封装,仅需较少的外部器件。

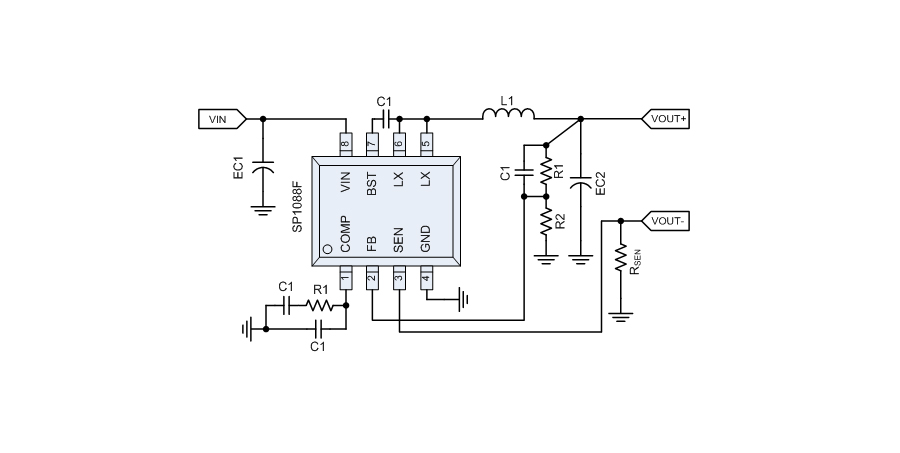

典型应用框图

功能

 ● 电压输入范围:9~40V

 ● 输出电压精度(Vref=1.0V):±2.0%

 ● CC/CV模式

 ● 通过外部电阻精确设置限流点;限流精度:±5%

 ● 过温保护(OTP)

 ● 内置软启动时间:3ms

 ● 固定频率:120KHz

 ● 输入欠压保护(典型7.5V)

 ● 占空比范围:0~95%

 ● COMP引脚同时实现外部补偿和关断控制

 ● 输出可使用陶瓷电容

 ● 可调整的输出线缆压降补偿

 ● SOP8封装

应用

 ● 汽车充电器

 ● 便携式充电设备

 ● 具有限流功能的通用DC/DC转换器
