SP1229HN
是一款同步降压转换器，该转换器可驱动输出4.8A负载电流。
详细介绍
文档与工具
样品及购买
SP1229HN是一款同步降压转换器，该转换器可驱动输出4.8A负载电流。设计允许SP1229HN在9V到40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能，并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活。
SP1229HN可以工作在CC（恒流输出）或CV（恒压输出）两种模式，过流保护(OCP)电流值可以通过外部电流检测电阻精确设置。
SP1229HN适用于有限流要求的DC/DC开关电源，芯片采用QFN20L-5×5封装，仅需较少的外部器件。

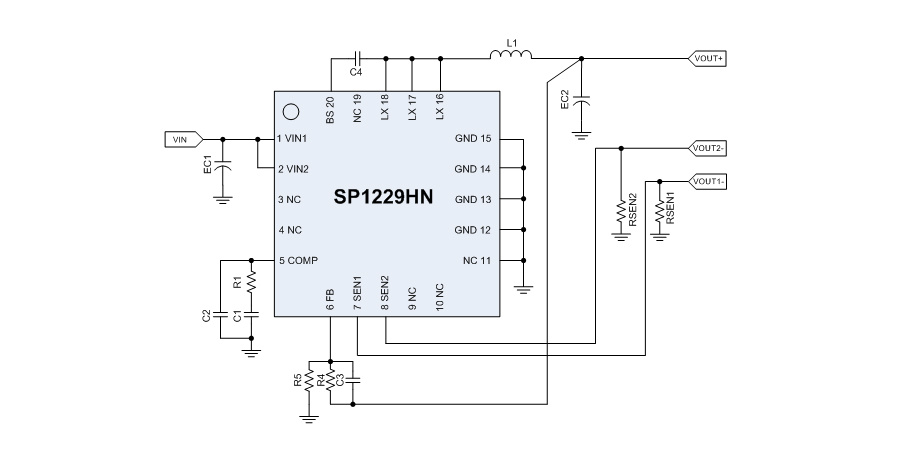

典型应用框图
应用
● 电压输入范围：9～40V
● 输出电压精度（Vref=1.0V）：±2.0%
● CC/CV模式
● 通过外部电阻精确设置限流点；限流精度：±5%
● 过温保护(OTP)
● 内置软启动时间：3ms
● 固定频率：120KHz
● 输入欠压保护（典型7.5V）
● 占空比范围：0～95%
● COMP引脚同时实现外部补偿和关断控制
● 输出可使用陶瓷电容
● 可调整的输出线缆压降补偿
● QFN20L-5×5封装
● 汽车充电器
● 便携式充电设配
● 具有限流功能的通用DC/DC转换器
