SP6669P

是一颗高性能、多工作模式的PWM控制芯片。

详细介绍文档与工具样品及购买

SP6669P是一颗高性能、多工作模式的PWM控制芯片。芯片可以工作在跳频及绿色模式，以此来减小空载和轻载时的损耗，也可以工作在QR工作模式及CCM工作模式，提高整机的工作效率。SP6669P在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。SP6669P内置多种保护，包括：输入电压过低保护（Brown-out），输入电压过高保护（Lineovp），输出电压过压保护（VO_OVP），输出二极管短路保护(SSP)，逐周期过流保护（OCP），过载保护（OLP），VDD过压保护（OVP），VDD欠压保护（UVLO），过温保护（OTP）等。

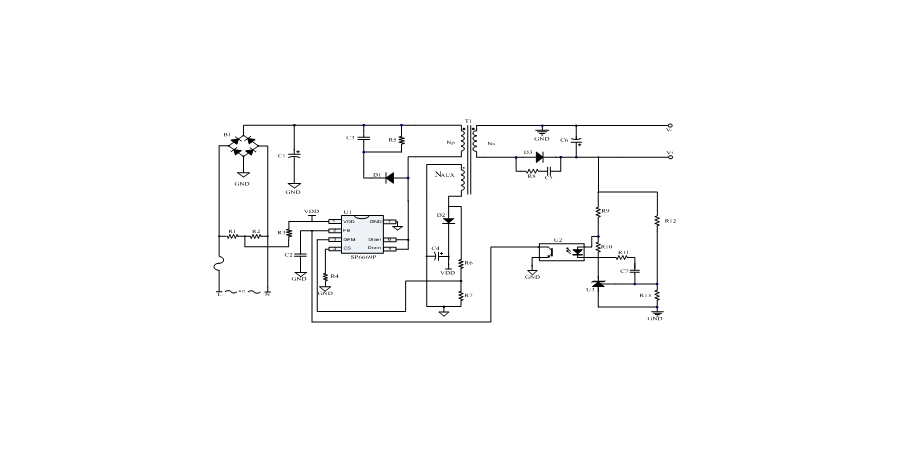

典型应用框图

功能

● 230Vac输入待机功耗小于75mW

● 多种工作模式：

CCM@重载

QR@中载

Green Mode@轻载

Burst Mode@空载

● 无噪声工作

● 内置抖频能改善EMI

● 内置软启动功能减小功率管Drain脚应力

● 低启动电流，低工作电流

● 输入电压过低检测（Brown-out）功能，输入电压过高检测（Lineovp）功能

● VDD过压保护（OVP），欠压保护（UVLO），输出过压保护（VO-OVP）

● 过温保护（OTP）

● 过载保护（OLP）

● DIP7封装

应用

● 充电器

● AC/DC电源适配器

● 机顶盒电源

● 开放框架式开关电源

● 个人电脑辅助电源
