SP6604PS

是一颗电流模式PWM控制芯片,内置功率MOSFET

详细介绍 文档与工具 样品及购买

       SP6604PS是一颗电流模式PWM控制芯片,内置功率MOSFET。

       SP6604PS在PWM模式下工作于固定频率,这个频率是由内部精确设定的。在空载或者轻载时,工作频率由IC内部调整。芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的工作效率,SP6604PS在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路,当电路工作于大占空比时,避免次谐波振荡的发生,改善系统的稳定性。内置有前沿消隐时(Leading-edge blanking time),消除缓冲网络中的二极管反向恢复电流对电路的影响。SP6604PS采用了抖频技术,能够有效改善系统的EMI性能。系统的跳频频率设置在音频(20KHz)以上,在工作时可以避免系统产生噪音。SP6604PS内置多种保护,包括逐周期限流保护(OCP),过载保护(OLP),过压保护(OVP),VDD过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。

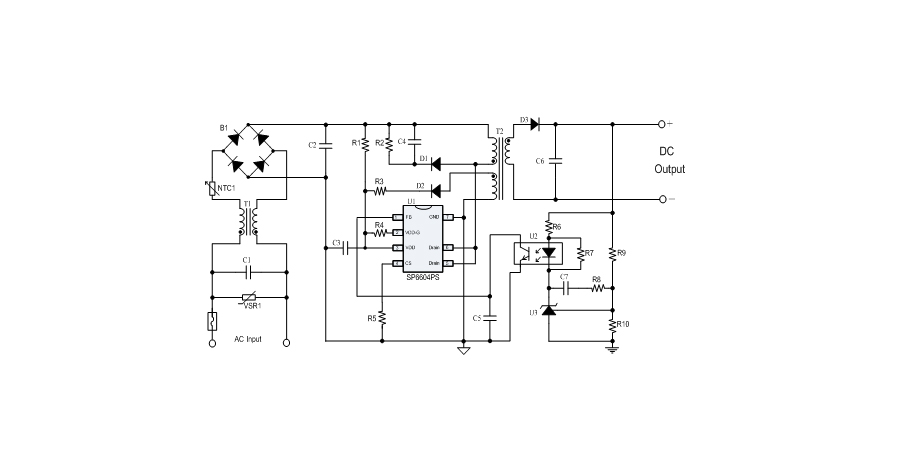

典型应用框图

功能

 ● 全电压范围(90V-265V)输入时待机功耗小于100mW

 ● 内置650V高压功率管

 ● 4ms软启动用来减少MOSFET上Vds的应力

 ● 抖频功能,改善EMI性能

 ● 跳频模式,改善轻载效率,减小待机功耗

 ● 无噪声工作

 ● 固定55KHz开关频率

 ● 内置同步斜坡补偿

 ● 低启动电流,低工作电流

 ● 内置前沿消隐(LEB)功能

 ● 过载保护(OLP),逐周期限流保护(OCP)

 ● 过压保护(OVP),欠压保护(UVLO),VDD电压箝位

 ● 过温保护(OTP)

 ● DIP7无铅封装

应用

 ● 充电器

 ● PDA、数码相机、摄像机电源适配器

 ● 机顶盒电源

 ● 开放框架式开关电源

 ● 个人电脑辅助电源
