SP2707F/AF

是一款性能优异的原边反馈控制电路,应用于低成本AC/DC充电器与适配器。

详细介绍 文档与工具 样品及购买

        SP2707F是一款性能优异的原边反馈控制电路,应用于低成本AC/DC充电器与适配器。

        SP2707F非常适合低成本应用方案,内置环路补偿,无需外置补偿电容;采用原边反馈控制,无需光耦和TL431。

        SP2707F具有精准的恒压、恒流控制功能,在恒流模式下,输出电流可由CS引脚外接的采样电阻RCS设定。在恒压模式下,芯片具有多种工作模式,可以保证较高的转换效率。集成输出线缆压降补偿功能实现良好的负载调节。在恒流模式下,工作于PFM状态,在恒压模式下,工作于PWM+PFM+QR状态,轻载时工作在PFM模式,实现芯片待机功耗小于75mW,满足严苛的欧盟CoC V5能效标准。

        SP2707F提供多种保护功能,包括逐周期限流保护(OCP),VDD过压保护,VDD欠压保护(UVLO),VDD过压钳位保护,交流输入欠压保护(Brown-out),交流输入过压保护(Line-OVP),输出电压启动过冲保护,输出短路保护,过温保护(OTP)保护等。

        SP2707F采用SOP7无铅封装;SP2707AF采用SOP8无铅封装。

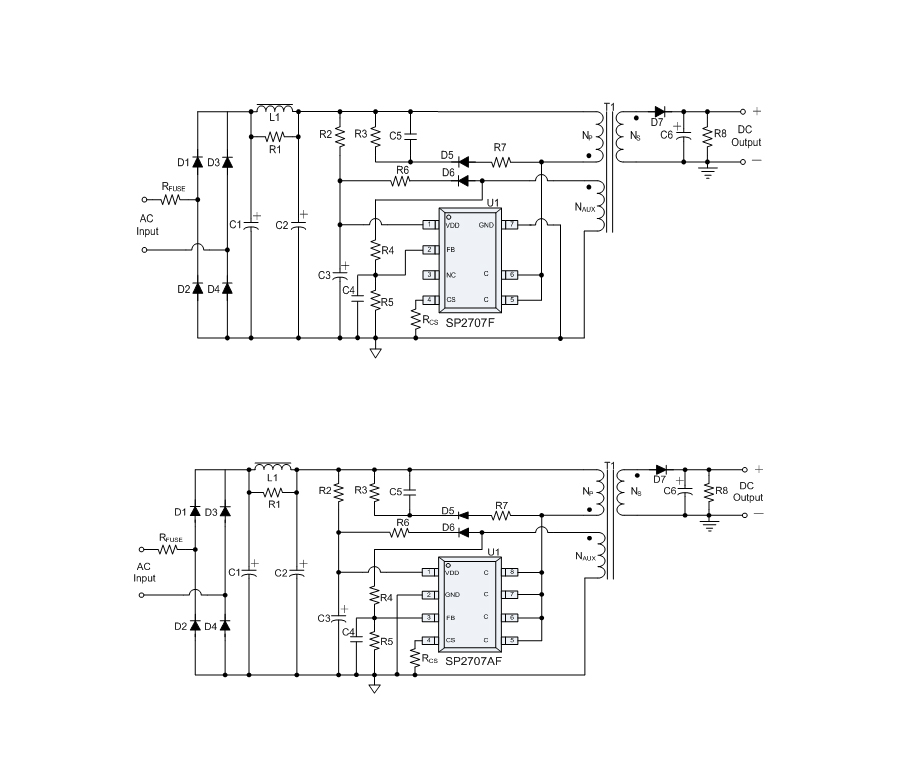

典型应用框图

功能

 ● 原边反馈控制,无需光耦与TL431

 ● 内置750V BJT功率管,适应高电网电压使用环境

 ● 全电压范围内±5%的恒压和恒流精度

 ● 待机功耗低于75mW,满足六级能效标准

 ● PWM+PFM多模式工作,集成QR准谐振功能,提高转换效率

 ● 优异的动态响应能力,配合硅动力同步整流芯片,输出5V方案实现输出电压不低于4V

 ● 集成交流输入欠压保护和过压保护功能

 ● 在恒压模式下,集成输出线缆压降补偿功能

 ● 内置环路补偿,不需要外置补偿电容

 ● 集成全面的保护功能:VDD过压保护、VDD过压钳位保护,VDD欠压保护、逐周期限流保护、输入电压过压/欠压保护、输出短路保护、输出电压启动过冲保护、过温保护。

应用

 ● 手机充电器,机顶盒电源,电池充电器

 ● 小功率电源适配器

 ● 替代线性电源
