SP6516T
是一颗高性能的开关电源次级侧同步整流控制电路。
详细介绍
文档与工具
样品及购买
SP6516T是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM / QR / DCM等开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。
芯片内置耐压60V的NMOSFET同步整流开关,且具有极低的内阻,典型RdsON低至5mΩ,可提供系统高达5A的应用输出;还内置了高压直接检测技术,耐压高达150V;以及自供电技术极大扩展了输出电压应用范围。

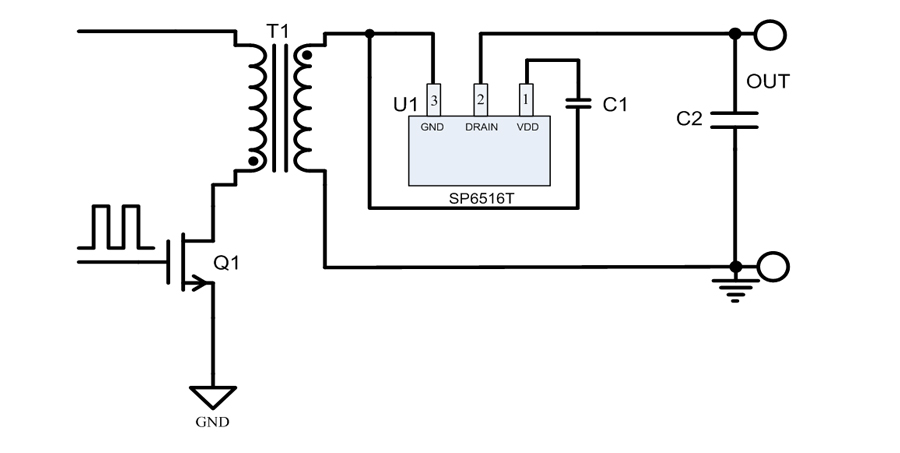

典型应用框图
应用
功能
● 支持开关电源CCM/QR/DCM模式
● 极佳的3.3V-12V快充自供电同步整流应用
● 内置MOS耐压达60V
● 内置MOS的导通电阻最低至5mΩ
● 较传统肖特基提升效率2~6%
● 静态工作电流可低至600μA
● 支持开关电源频率最高至150KHz
● TO-220AB封装形式
● 3.3V~12V快充电源
● 低压大电流电源
● 高能效开关电源
