SP6510

是一颗高性能的开关电源次级侧同步整流控制电路

详细介绍 文档与工具 样品及购买

        SP6510是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM / QR / DCM等开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。高达1A的峰值电流驱动能力可确保快速开通和关断外部的大电流MOSFET器件,获得优异的转换效能,输出电压钳位功能使得高供电电压下栅极仍然安全可靠。

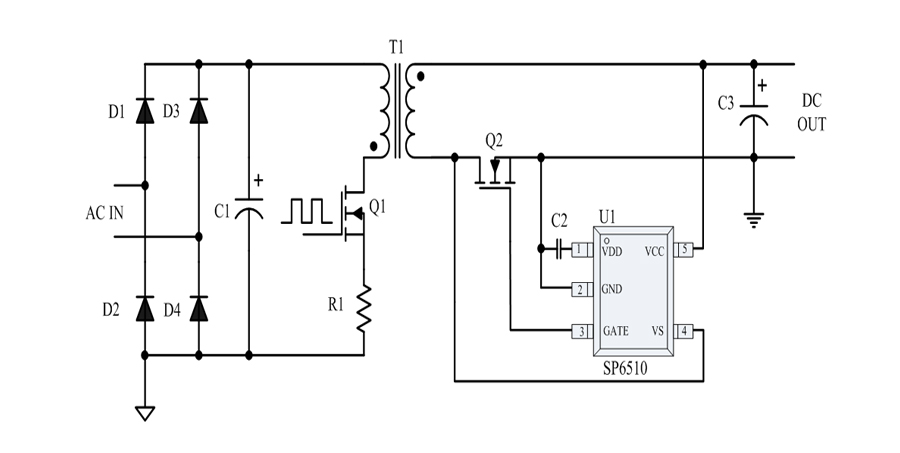

典型应用框图

功能

 ● 支持开关电源CCM/QR/DCM模式

 ● 极佳的自供电同步整流应用,实现3.3V输出

 ● VS采样管脚高达150V耐压

 ● 较传统肖特基提升效率2~6%

 ● 静态工作电流可低至600μA

 ● 支持开关电源频率最高至150KHz

 ● SOT23-5封装形式

应用

 ● 3.3V-20V快充电源应用

 ● 多口USB充电器

 ● 低压大电流开关电源

样品及购买 样片申请
