SP6539F

是一颗高性能的开关电源次级侧同步整流控制电路

详细介绍 文档与工具 样品及购买

       SP6539F是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM / QR / DCM等开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。

        芯片内置耐压100V的NMOSFET同步整流开关,且具有极低的内阻,典型RdsON低至11mΩ,可提供系统高达3A的应用输出;还内置了高压直接检测技术,耐压高达200V;以及高达30V的供电电压,使得控制器可直接使用高至24V的输出电压整流应用中,极大扩展了使用范围。

        高集成度的电路设计使得芯片外围电路极其简单,在QC与PD 5V/9V/12V应用中,只需搭配1颗电容,即可构建一个完整的同步整流应用系统。

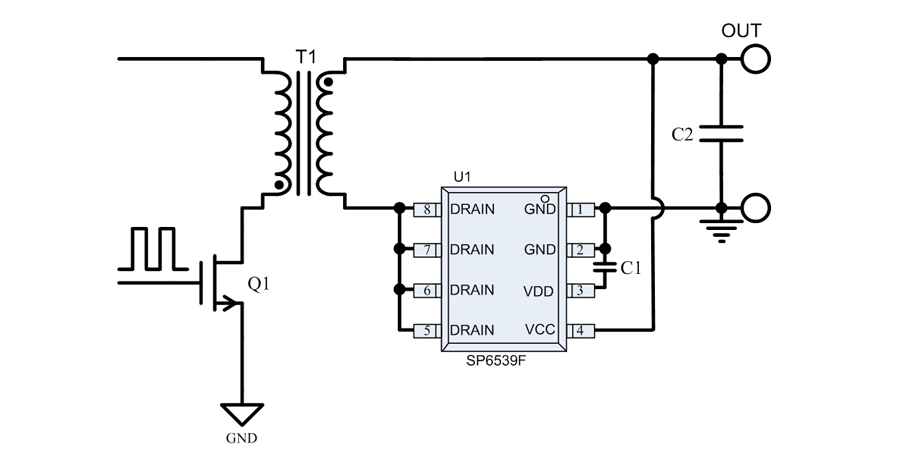

典型应用框图

功能

 ● 支持开关电源CCM/QR/DCM模式

 ● 极佳的5V/9V/12V快充同步整流应用

 ● 内置MOS耐压达100V

 ● 内置MOS的导通电阻最低至11mΩ

 ● 较传统肖特基提升效率2~6%

 ● 极宽的工作电压范围4.5V至36V

 ● 可5V直接供电或由辅助绕组供电

 ● 静态工作电流可低至600uA

 ● 支持开关电源频率最高至150KHz

 ● SOP8封装形式

应用

 ● 5V3A~12V3A、快充电源

 ● 18W-PD快充电源

 ● 高能效开关电源
