SP6508F

详细介绍 文档与工具 样品及购买

       SP6508F是一颗应用于隔离反激电源系统的次级同步整流芯片。通过模拟次级肖特基整流二极管的工作并以极低的导通电阻来减小损耗。SP6508F可以工作在断续模式(DCM)和准谐振模式(QR)。使用先进的消隐技术使得芯片在各种工作模式下可以稳定可靠地工作。

       SP6508F检测内置MOSFET的导通电阻(Rds-on)上的压降,来控制MOSFET的开关。应用外围简单

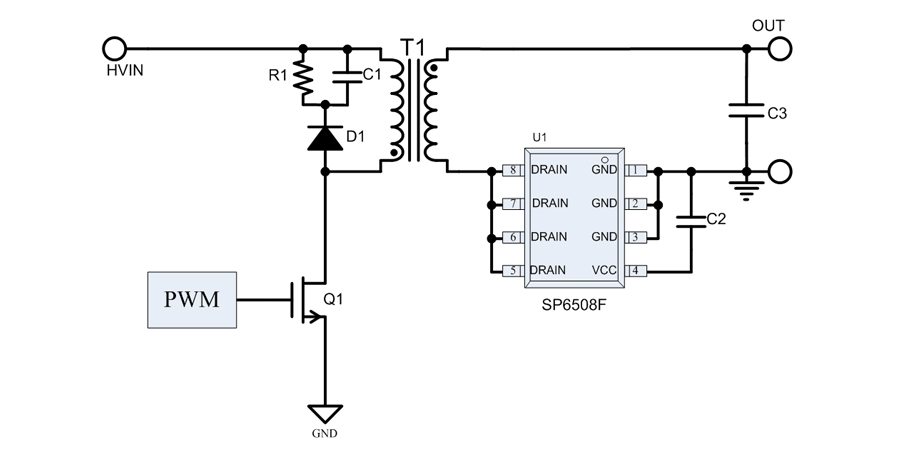

典型应用框图

功能

 ● 内置12mΩ/ 80V功率NMOS管

 ● 极低的静态电流

 ● 最高工作频率可达70kHz

 ● 驱动管脚阻抗下拉电阻1.2Ω,上拉电阻3.0Ω

 ● 50ns关断延迟时间

 ● VCC工作电压范围3~6V

 ● VCC过压保护

 ● 逐周期最小导通时间检测防止误触发

 ● 工作在断续模式(DCM)和准谐振模式(QR)

 ● SOP-8无铅封装

应用

 ● AC/DC电源适配器

 ● 电池充电器

 ● 数码相机充电器
