SP6500

适用于5~12V输出的应用方案

详细介绍 文档与工具 样品及购买

     SP6500是一颗应用于反激电源系统的同步整流控制器,可代替肖特基整流二极管,并以极低的导通电阻减小损耗。SP6500可以工作在断续模式(DCM)和准谐振模式(QR)。采用先进的消隐技术使芯片在各种工作模式下可以稳定可靠地工作。

SP6500通过检测外置MOSFET的漏源电压,控制MOSFET的导通与截止。应用外围简单,适用于5~12V输出的应用方案。

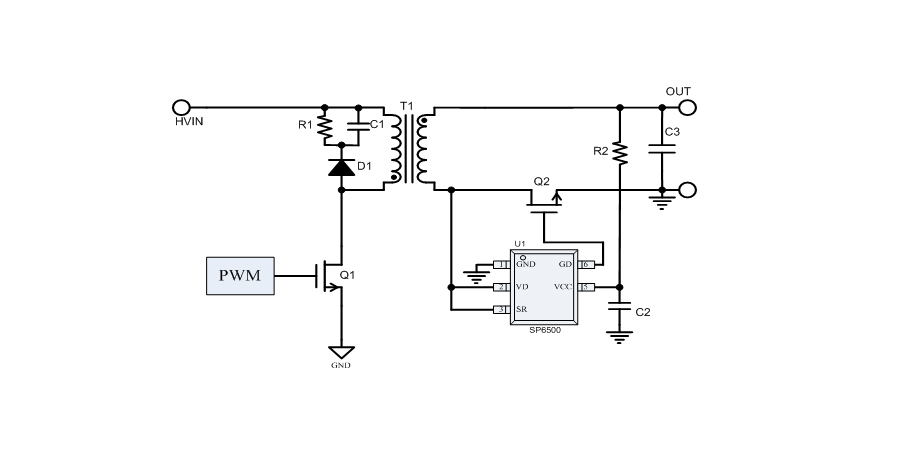

典型应用框图

功能

 ● 集成150V高压工艺

 ● 极低的静态电流

 ● 最高工作频率可达70kHz

 ● 驱动引脚下拉导通电阻1.2Ω,上拉导通电阻3.0Ω

 ● 50ns关断延迟时间

 ● VCC工作电压范围3V~6V

 ● 集成VCC过压保护功能

 ● 逐周期检测最小导通时间防止误触发

 ● 可工作在断续模式(DCM)和准谐振模式(QR)

 ● SOT23-6无铅封装

应用

 ● AC/DC电源适配器

 ● 电池充电器

 ● 数码相机充电器
