SP5715F

一颗高精度离线式开关电源电路,应用于低功耗AC/DC充电器与适配器。

详细介绍 文档与工具 样品及购买

        SP5715F是一颗高精度离线式开关电源电路,应用于低功耗AC/DC充电器与适配器。SP5715F使用原边取样来进行精确的恒流、恒压控制,可以省去一般应用中的光耦与TL431。

        在恒流模式下,输出功率可由CS脚外接的取样电阻Rs设定。在恒压模式下,芯片的多种工作模式可以保证较高的整体转换效率。此外,芯片内置有线压降补偿,由此取得良好的负载调整率。SP5715F在恒流模式下工作于PFM状态,在恒压模式下工作于PWM状态,轻载时降频工作。

        SP5715F提供上电软启动功能与各种可自恢复的保护功能,包括逐周期限流保护(OCP),VDD过压保护(OVP),VDD过压箝位,欠压保护(UVLO),过温保护等。SP5715F具有的抖频功能,可以提供更好的EMI性能。

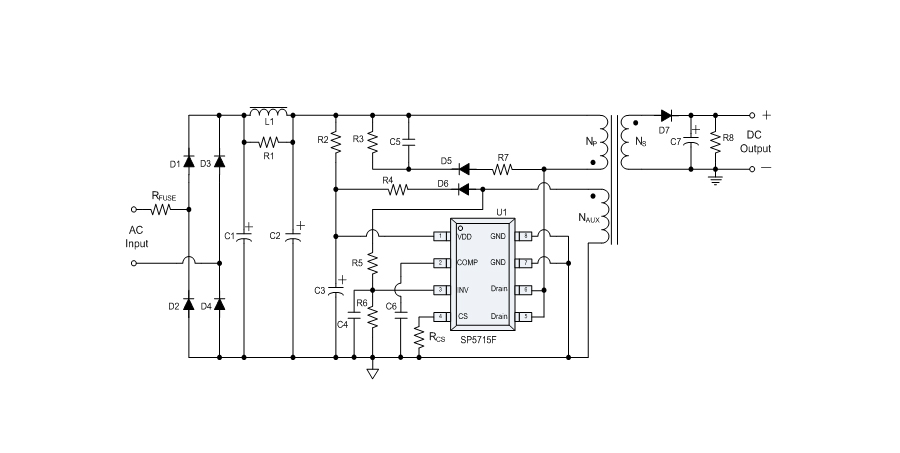

典型应用框图

功能

 ● 全电压范围内5%的恒压精度、5%的恒流精度

 ● 使用原边反馈控制,可省去光耦与TL431

 ● 外部可设定恒流值与输出功率

 ● 内置原边反馈恒流控制

 ● 内建自适应峰值电流控制

 ● 内建原边电感补偿

 ● 更好的线压降补偿功能,可外部调整

 ● 上电软启动

 ● 内置前沿消隐(LEB)功能

 ● 逐周期限流保护(OCP)

 ● 欠压保护(UVLO)、过压保护(OVP)、VDD电压箝位保护

应用

 ● 手机充电器

 ● PDA、数码相机充电器

 ● 电视、个人电脑的辅助电源

 ● 可替代线性稳压器、RCC电源
