SP5519F

是一款高效率、升压型LED背光驱动DC/DC控制电路,采用特殊的高压工艺进行设计,使电路可以在12V和24V电源电压输入下,稳定可靠的工作

详细介绍 文档与工具 样品及购买

        SP5519F是一款高效率、升压型LED背光驱动DC/DC控制电路,采用特殊的高压工艺进行设计,使电路可以在12V和24V电源电压输入下,稳定可靠的工作;电路采用固定关断时间控制模式,关断时间通过外部电阻精确调节,灵活的关断时间设置方式,极大地扩展了SP5519F的应用范围;电路利用补偿电容进行软启动,减小启动瞬间尖峰电流对输出的冲击;高精度的0.26V内部基准电压,大大提高了LED恒流精度,LED电流通过外部电阻进行精确设置。

        SP5519F提供完善的保护功能,包括输入电压欠压保护(UVLO)、逐周期的功率管过流保护(OCP)、过温保护(OTP)。

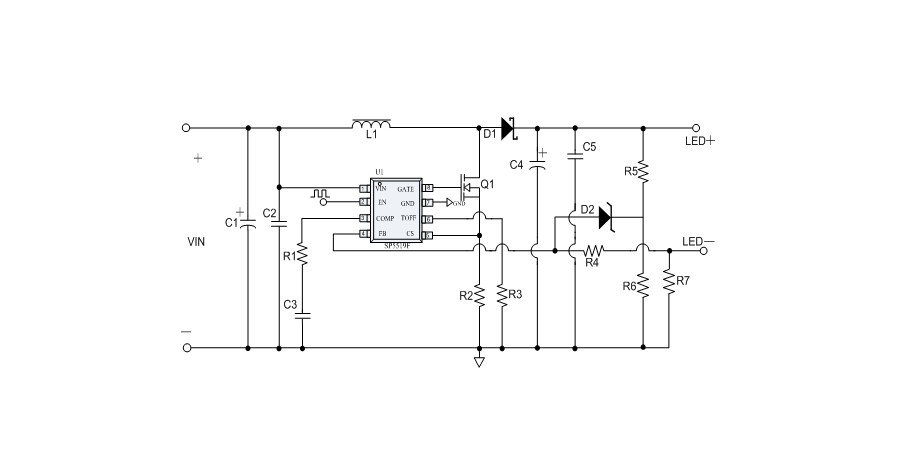

典型应用框图

功能

 ● 内置上电软启动

 ● 内置前沿消隐(LEB)功能

 ● 逐周期过流保护(OCP)

 ● 输入电压欠压保护(UVLO)

 ● 过温保护(OTP)

 ● 关断时间电阻可调

 ● 效率可达90%以上

 ● 宽电压输入范围:8V~35V

 ● SOP8无铅封装

应用

 ● LED背光驱动

 ● LED照明驱动
